DC Miniature Circuit Breaker

Soláthraíonn an mionscorthóir ciorcaid SYB5-80 DC, a sholáthraíonn an monaróir atá bunaithe sa tSín Zhejiang Soutya New Energy LLC, cosaint do chiorcaid AC 230/400V agus DC 300~1200V.
Príomhghnéithe
▶ Coitianta do AC agus DC (AC230/400V, DC300~1200V)
▶ Gan idirdhealú dearfach nó diúltach polaraíocht, cosaint déthreo, níos éasca le suiteáil.
▶ Stua gearr ard-bhriseadh, sábháilteacht níos airde.

Seol Fiosrúchán

Cur síos ar an Táirge

An scoradán ciorcaid miniature SYB5-80 DC, arna sholáthar ag an tSín-bhunaithe monaróir Zhejiang Soutya New Energy LLC, tá 300-1200 V DC agus 230/400 V AC déthreorach agus neamh-polaraithe mionbhriseadh, le 10 KA AC / Cumas briseadh 6KA DC, atá deartha le haghaidh cosaint ardvoltais i PV córais, córais stórála fuinnimh ceallraí (BESS), agus feithicil leictreach trealamh luchtaithe.

Saintréith

Cosaint Gearrchiorcaid, Cosaint Ró-ualaithe
Cumas briseadh deiridh: 10 KA AC / 6KA DC
Cosaint neamhpholach, déthreo
Cearrbhachas gearrthóg
Ábhar retardant lasair

Cásanna iarratais

Boscaí cónascaire PV 1.Residential & tráchtála

Cosnaíonn ionchuir teaghrán DC 300–1200 V agus aschuir inverter 230 V/400 V AC; dúbailt leithead aon-cuaille dlús i imfháluithe beaga.

Inverters hibrideach 2.PV-ceallraí

Scoradán déthreorach, neamhpholach ar láimhseálann bus ceallraí 300–1200 V DC sruthanna luchtaithe agus scaoilte gan athshreangú.

3.Small DC EV chargers (≤ 20 kW)

Cosaint bus aschuir 600-1200 V DC; Glanann briseadh 6 kA lochtanna stua le linn imeachtaí plug-in/amach.

Racaí DC 4.Telecom & ionad sonraí

Cosnaíonn teaglamaí cuaille 48 V/240 V/380 V freastalaí nó brainsí UPS suas go dtí 1200 V DC; Sábhálann DIN-rail mount spás comh-aireachta.

micrea-greille DC 5.Low-voltage

Dáileadh 380–1200 V DC le haghaidh soilsiú LED, gaothráin nó caidéil; cuair B/C/D mheaitseáil tréithe ualaigh éagsúla.

Suímh 6.Harsh nó ard-airde

−30 °C go +70 °C, gan derting suas le 2 000 m, oireann imfháluithe IP66 do carports, gléasraí agravoltacha agus díon.

Paraiméadar Teicniúil

Múnla		SGB5-80

Poll		1P	2P	3P	4P
Voltas Oibre Rátáilte Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Uasmhéid srutha fráma		80A
Rátáilte Reatha I		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Ui Voltas Inslithe Rátáilte		690VAC
		600V DC 900VDC 1200VDC
Seasann ríog rátáilte le voltas Uimp		8kV

Tréithe tripping		B/C/D
Cineál tripping		Teirmeach-mhaighnéadach
Ics Cumas briste oibriúcháin lcs		7.5kA(AC)6kA(DC)
Icu Cumas briseadh deiridh lcu		10kA(AC)6kA(DC)
Saol Leictreach
Meánluach Iarbhír		Meán 4000 uair(AC)1000 uair(DC)

Luach Caighdeánach Sonraithe		1500 uair (AC) 300 uair (DC)

Saol Meicniúla
Meánluach Iarbhír		≥15000 Amanna
Luach Caighdeánach Sonraithe		8500 uair (AC) 9700 uair (DC)

Catagóir overvoltage		Ⅲ
Céim truaillithe		3
Leibhéal Cosanta		IP40; Críochfort IP20
Taise agus friotaíocht teasa		Catagóir 2
Taise Choibhneasta		≤95%
Friotaíocht Chreathadh		Bunús IEC60068-2-6
Paraiméadair friotaíochta tionchair mheicniúil		Bunús IEC60068-2-27

Cumas Sreangaithe		25~35mm²
Casmhóiminte Sreangú		3.0Nm
Teocht Chomhthimpeallach Oibriúcháin		-30 ℃ ~ + 70 ℃
Teocht Comhthimpeallach Stórála		-40 ℃ ~ + 85 ℃
Modh Suiteáil		DIN35
Airde		≤2000m
Meáchan		0.13kg / Pol
Toise	Fad	85mm
	Leithead	18mm	36mm	54mm	72mm
	Airde	Uas78mm
Pacáiste	Pcs/Bosca	12	6	4	3
	Bosca/Carton	10
	Carton/Pallet	80
Stóráil		Ba chóir an táirge a stóráil i stóras dea-aeráilte, le taiseachas coibhneasta nach mó ná 80%, agus an teocht chomhthimpeallach Ba chóir go mbeadh idir -40 ℃ agus + 80 ℃. Ina theannta sin, níor chóir go mbeadh aon gáis aigéadacha, alcaileacha nó creimneach i láthair.

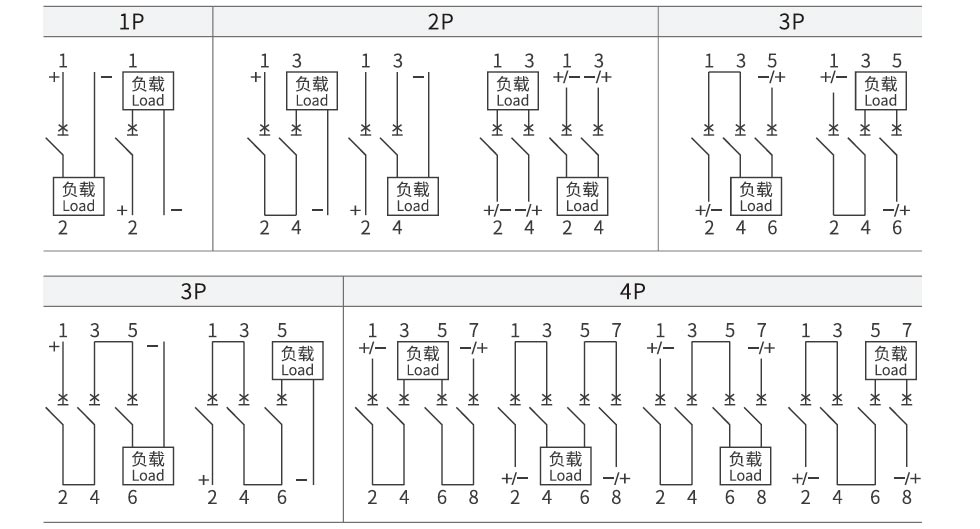

Léaráid Sreangaithe DC

DC Miniature Circuit Breaker

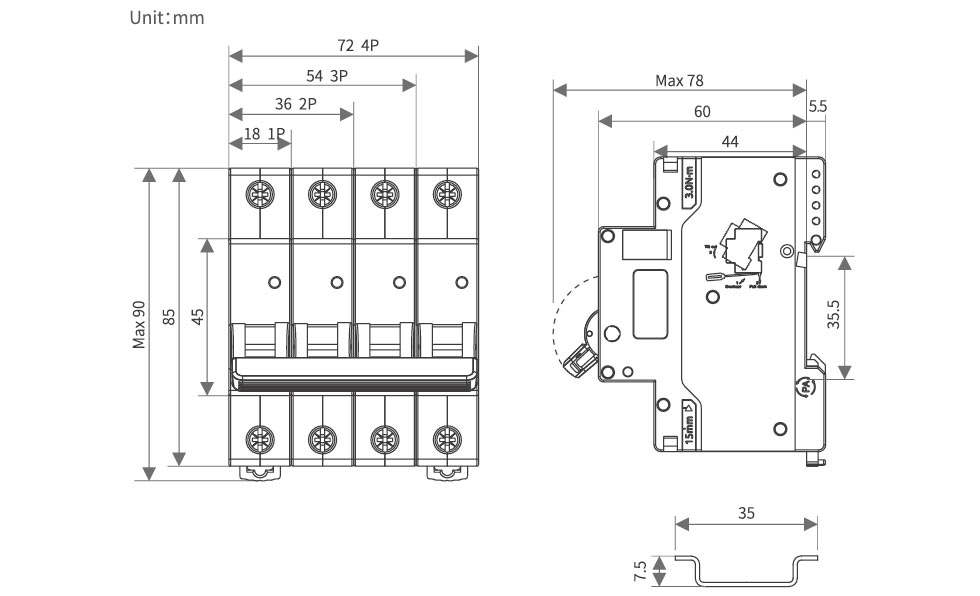

Cuma agus Toisí Suiteála

DC Miniature Circuit Breaker

Fachtóir Derating

Tábla Fachtóra Dírithe Teochta

Teocht	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Comhéifeacht Reatha Oibriúcháin Rátáilte	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Teocht	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Comhéifeacht Reatha Oibriúcháin Rátáilte	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tábla Fachtóra Deimhnithe Airde

Airde /m	2000	3000	4000	5000
Comhéifeacht Reatha oibre rátáilte	1	0.96	0.91	0.86
Comhéifeacht Voltas Oibre rátáilte	1	1	1	1
Minicíocht Chumhachta Rátáilte a Sheasamh Comhéifeacht Voltais	1	0.9	0.82	0.71
Impulse Rátáilte a Sheasamh Comhéifeacht Voltais	1	0.9	0.82	0.71
Teorainn Rátáilte Acmhainn Deighleog Ghearrchiorcaid agus Saol Leictreach Comhéifeacht	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tábla fachtóir díorthaithe le haghaidh suiteáil taobh le taobh MCBS

Líon MCB	1	2~3	4~5	6~8	9~10
Comhéifeacht In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Comhéifeacht	1	0.92	0.8	0.7	0.6
80A≤In≤125A Comhéifeacht	1	0.9	0.8	0.7	/

Cúlpháirtí

Gléas scaoileadh cúnta MX
Voltas Rialaithe Rátáilte Linn	DC: 24 ~ 48V AC: 110 ~ 230V
Am Tripping Uasta	<10ms
Coil Friotaíocht	50
Teorainn reatha	≥1.6A
Saol Meicniúla	10000 uair
Saol Leictreach	4000 uair
Casmhóiminte sreangú	0.8N ·m
Cumas sreangaithe	1.0mm² Sreang chrua
	1.0mm² Sreang bhog le lugs teirminéil
Raon Teocht Oibriúcháin	-30 ℃ ~ + 70 ℃


Coinníollacha comhshaoil	Níor cheart go mbeadh aon substaintí guaiseacha pléascacha ann, agus gan aon díobhálach gáis nó deannach seoltaí a d'fhéadfadh insliú a chreimeadh nó damáiste a dhéanamh dó
Seasamh an Tionóil	Ar an taobh clé den scoradán ciorcaid

Coinníollacha suiteála	DIN35mm gléasta iarnróid caighdeánach

Teagmháil chúnta OF
Cumas briseadh teagmhála	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Voltas Oibriúcháin Íosta	5V
Reatha Oibriúcháin Íosta	10mA
Voltas Inslithe Rátáilte	500V
Reatha gearrchiorcaid teoranta rátáilte	1000A
Sruth teasa comhaontaithe Ith	4A
Saol Meicniúla	10000 (uair)
Saol Leictreach	4000 (uair)
Casmhóiminte sreangú	0.8N ·m
Cumas sreangaithe	1.0mm²
Líon na dteagmhálaithe	1 oscailte de ghnáth, 1 dúnta de ghnáth

Raon Teocht Oibriúcháin	-30 ℃ ~ + 70 ℃


Coinníollacha comhshaoil	Níor cheart go mbeadh aon substaintí guaiseacha pléascacha ann, agus gan aon díobhálach gáis nó deannach seoltaí a d'fhéadfadh insliú a chreimeadh nó damáiste a dhéanamh dó
Seasamh an Tionóil	Ar an taobh clé den scoradán ciorcaid

Coinníollacha suiteála	Feisteáil iarnróid caighdeánach DIN 35mm
