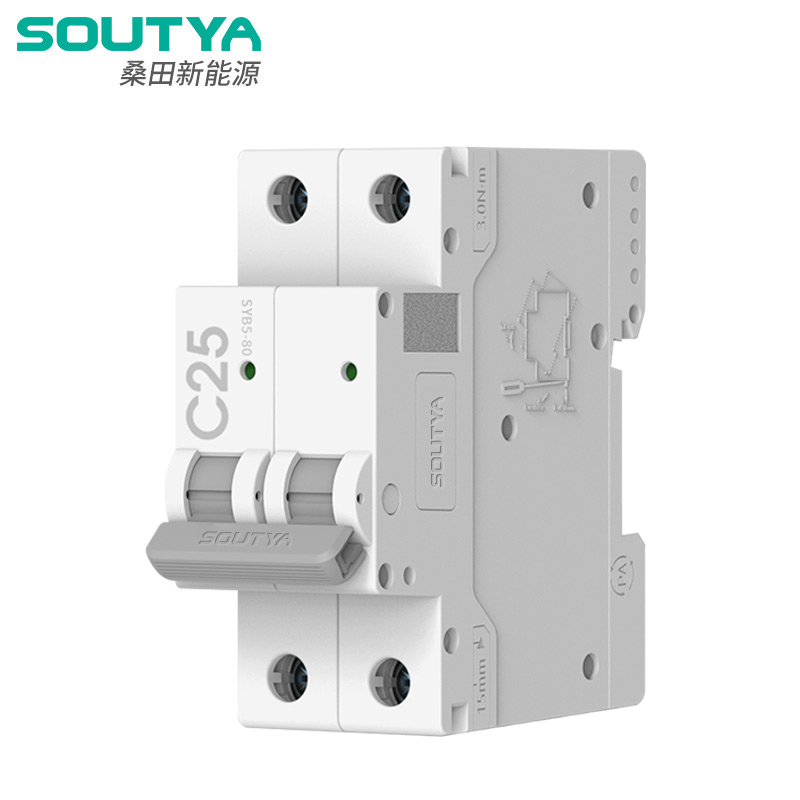

Scorthóir Ciorcaid Miniature DC Ardvoltais

Soláthraíonn an Scorthóir Ciorcaid Miniature DC Ardvoltais SYB5-40P, arna sholáthar ag an monaróir atá bunaithe sa tSín Zhejiang Soutya New Energy LLC, cosaint ciorcad 1 500 V DC.
Príomhghnéithe
• Cumas ardvoltais: cuaille singil 500 V DC, suas le 1,500 V DC - níos lú teaghráin, costas níos ísle.
• Neamh-polarized, cosaint déthreo do shuiteáil níos tapúla agus níos éasca.
• Teagmhálaithe briseadh dúbailte le bearna teagmhála seach-leathan ar mhaithe le sábháilteacht níos fearr.
• Ideal do bhoscaí comhcheangail DC i gcórais fhótavoltach.

Seol Fiosrúchán

Cur síos ar an Táirge

SGB5-40P Ardvoltais DC Miniature Circuit Breaker arna sholáthar ag an tSín monaróir Zhejiang Soutya New Energy LLC, is 1500 V DC, déthreo agus mionbhriseadh neamh-polaraithe le briseadh 1.5 kA, oiriúnach le haghaidh PV, BESS agus cosaint EV-charger.

Saintréith

micrea-ghreille.
Cosaint neamhpholach, déthreo;
Cosaint ró-ualach;
Stua gearr;
Cosaint ciorcad gearr;
Cumas briseadh ard;

Deimhnithe: CB, CE, TUV, UKCA

Cásanna iarratais

Seachadann scoradán ciorcaid ardvoltais DC SGB5-40P spás-shábháil, cosaint dhéthreoch atá sábháilte do chórais fuinnimh in-athnuaite 1 500 V DC - PV, stóráil, chargers EV agus DC

1. Boscaí cumaisc PV DC

– Ceadaíonn rátáil 1500 V DC teaghráin níos faide, ag gearradh líon na boscaí le chéile; Láimhseálann cosaint déthreoch droim ar ais oíche sruthanna.

2. Racaí ceallraí tráchtála / cónaithe

– Simplíonn sreangú neamhpholach an cheallraí comhthreomhara nó babhtála modúil; Aonraíonn turas teirmeach-mhaighnéadach go tapa lochtanna luchtaithe/scaoilte.

3. Stáisiúin luchtaithe tapa 150 kW+ DC

– Feistíonn dearadh DIN-iarnród 18 mm ar leithead do chiúbaill luchtaire dlúth; 1.5 kA daingníonn cumas briste an bus DC inmheánach.

4. micrea-greille DC & dáileadh DC lárionad sonraí

– Cosnaíonn sé ciorcaid bhrainse 750 V / 1 000 V / 1 500 V DC; B, C nó D meaitseálann cuair próifílí ualaigh éagsúla.

5. PV dáilte ard-airde nó lasmuigh

– Feidhmíonn sé ó −30 °C go +70 °C gan suas le 2 000 m airde, a oireann do thimpeallachtaí crua.

Paraiméadar Teicniúil

Múnla		SGB5-40P
Poll		1P	2P	3P	4P
Voltas Oibre Rátáilte Ue		500VDC	1000 VDC	1500 VDC	1500 VDC

Uasmhéid srutha fráma		40A
Rátáilte Reatha I		6A, 10A, 16A, 20A, 25A, 32A, 40A
Ui Voltas Inslithe Rátáilte		1000 VDC		1500 VDC
Seasann ríog rátáilte le voltas Uimp		8kV

Tréithe tripping		B/C/D
Cineál tripping		Teirmeach-mhaighnéadach
Ics Cumais Briseadh Oibriúcháin		1.5kA(DC)

Cumas briseadh deiridh lcu		1.5kA(DC)
Saol Leictreach
Meánluach Iarbhír		1000 uair ar an meán
Luach Caighdeánach Sonraithe		300 Uair
Saol Meicniúla
Meánluach Iarbhír		≥15000Times
Luach Caighdeánach Sonraithe		9700Uaireanta
Catagóir overvoltage		Ⅲ
Céim truaillithe		3
Leibhéal Cosanta		IP40; Críochfort IP20
Taise agus friotaíocht teasa		Catagóir2
Taise Choibhneasta		≤95%
Friotaíocht Chreathadh		De réir IEC60068-2-6
Paraiméadair Meicniúla Friotaíocht Tionchair		De réir IEC60068-2-27

Cumas Sreangaithe		2.5~35mm²
Casmhóiminte Sreangú		3.0Nm
Teocht Chomhthimpeallach Oibriúcháin		-30 ℃ ~ + 70 ℃
Teocht Comhthimpeallach Stórála		-40 ℃ ~ + 85 ℃
Modh Suiteáil		DIN35
Airde		≤2000m
Meáchan		0.13kg / Pol
Toise	Fad	108mm

	Leithead	18mm	36mm	54mm	72mm
	Airde	78mm ar a mhéad
Pacáiste	Pcs/Bosca	12	6	4	3

	Bosca/Carton	10
	Cartán/Pallet	80
Stóráil		Ba chóir an táirge a stóráil i stóras dea-aeráilte, le taiseachas coibhneasta nach mó ná 80%, agus an teocht chomhthimpeallach Ba chóir go mbeadh idir -40 ℃ agus + 80 ℃. Ina theannta sin, níor chóir go mbeadh aon gáis aigéadacha, alcaileacha nó creimneach i láthair.

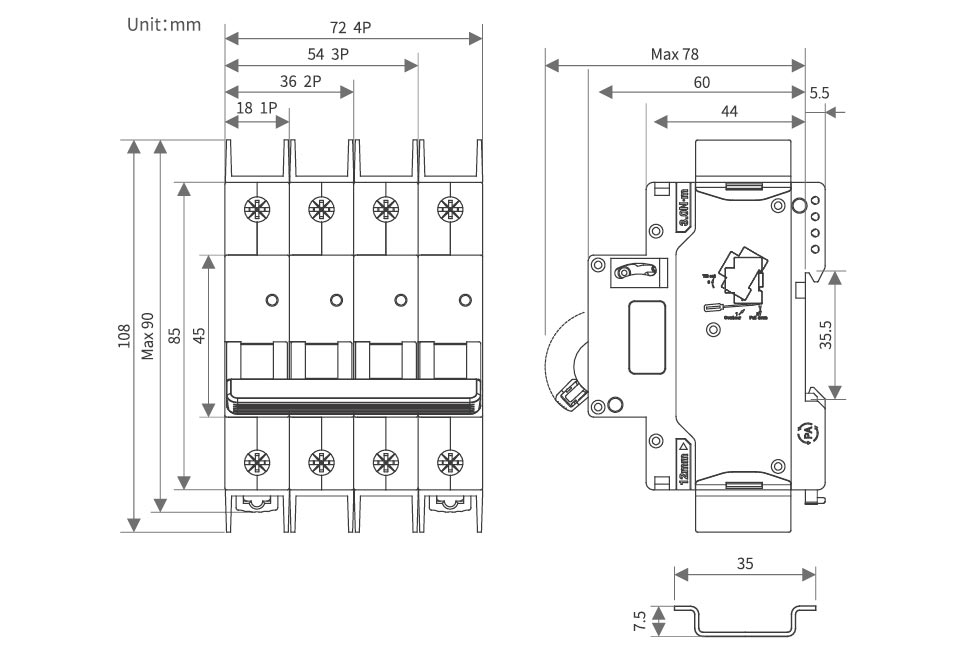

Cuma agus Toisí Suiteála

High Voltage DC Miniature Circuit Breaker

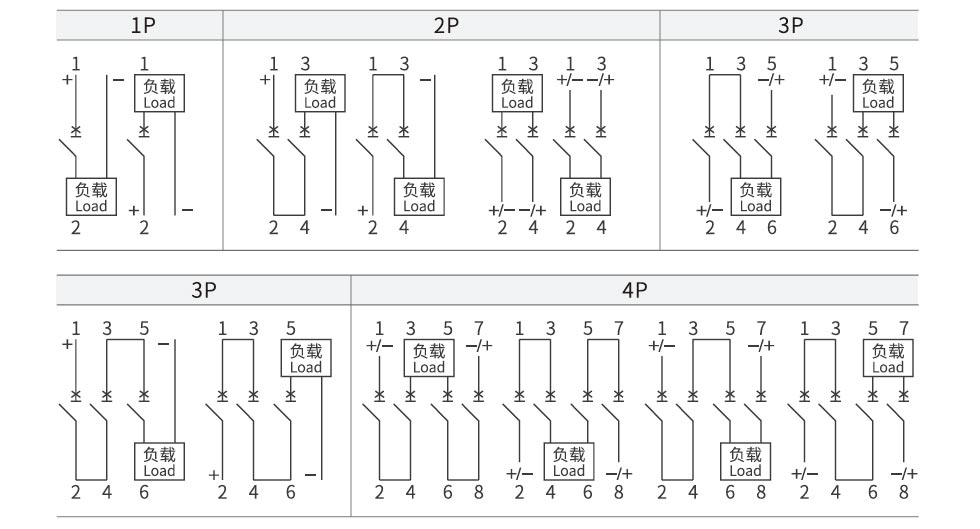

Léaráid Sreangaithe DC

High Voltage DC Miniature Circuit Breaker

Fachtóir Derating

Tábla Fachtóra Dírithe Teochta

Teocht	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Comhéifeacht Reatha Oibriúcháin Rátáilte	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Teocht	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Comhéifeacht Reatha Oibriúcháin Rátáilte	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tábla Fachtóra Deimhnithe Airde

Airde /m	2000	3000	4000	5000
Comhéifeacht Reatha oibre rátáilte	1	0.96	0.91	0.86
Comhéifeacht Voltas Oibre rátáilte	1	1	1	1
Minicíocht Chumhachta Rátáilte a Sheasamh Comhéifeacht Voltais	1	0.9	0.82	0.71
Impulse Rátáilte a Sheasamh Comhéifeacht Voltais	1	0.9	0.82	0.71
Teorainn Rátáilte Acmhainn Deighleog Ghearrchiorcaid agus Saol Leictreach Comhéifeacht	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tábla fachtóir dímheasa le haghaidh suiteáil taobh le taobh MCBS

Líon MCB	1	2~3	4~5	6~8	9~10
Comhéifeacht In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Comhéifeacht	1	0.92	0.8	0.7	0.6

Cúlpháirtí

Gléas scaoileadh cúnta MX
Voltas Rialaithe Rátáilte Linn	DC: 24 ~ 48V AC: 110 ~ 230V
Am Tripping Uasta	<10ms
Friotaíocht Coil	5Ω
Teorainn reatha	≥1.6A
Saol Meicniúla	10000 uair
Saol Leictreach	4000 uair
Casmhóiminte sreangú	0.8N ·m
Cumas sreangaithe	1.0mm² Sreang chrua
	1.0mm² Sreang bhog le lugs teirminéil
Raon Teocht Oibriúcháin	-30 ℃ ~ + 70 ℃


Coinníollacha comhshaoil	Níor cheart go mbeadh aon substaintí guaiseacha pléascacha ann, agus gan aon díobhálach gáis nó deannach seoltaí ar féidir leo insliú a chreimeadh nó damáiste a dhéanamh dó
Seasamh an Tionóil	Ar an taobh clé den scoradán ciorcaid

Coinníollacha suiteála	DIN35mm gléasta iarnróid caighdeánach

Teagmháil chúnta OF
Cumas briseadh teagmhála	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Voltas Oibriúcháin Íosta	5V


Reatha Oibriúcháin Íosta	10mA


Voltas Inslithe Rátáilte	500V
Ik reatha gearrchiorcaid teoranta rátáilte	1000A
Sruth teasa comhaontaithe Ith	4A
Saol Meicniúla	10000 uair
Saol Leictreach	4000 uair
Casmhóiminte sreangú	0.8N ·m
Cumas sreangaithe	1.0mm²
Líon na dteagmhálaithe	1 oscailte de ghnáth, 1 dúnta de ghnáth

Raon Teocht Oibriúcháin	-30 ℃ ~ + 70 ℃
Coinníollacha comhshaoil	Níor cheart go mbeadh aon substaintí guaiseacha pléascacha ann, agus gan aon díobhálach gáis nó deannach seoltaí ar féidir leo insliú a chreimeadh nó damáiste a dhéanamh dó

Seasamh an Tionóil	Ar an taobh clé den scoradán ciorcaid

Coinníollacha suiteála	Feisteáil iarnróid caighdeánach DIN 35mm

Zhejiang Soutya New Energy LLC
