Conas a Fheabhsaíonn Bosca Comhcheangail DC+AC 1000V Tionscadail Stórála Gréine

Cad a Dhéanann Combiner Box 1000V DC+AC?

Caithfidh córas comhshó cumhachta i ngléasra gréine-móide dhá fhoinse cumhachta a láimhseáil: an t-eagar PV a ghineann DC agus an inverter ceallraí ag malartú AC. Tá anBosca Comhcheangail DC+AC 1000V 2 In 1 Outnascann sé na ciorcaid ar leith seo taobh istigh d'imfhálú amháin, ag táirgeadh friothálacha aschuir amháin a nascann leis na hualaí nó leis an lascthrealamh le sruth.

Maidir le hinnealtóirí, laghdaíonn an topology seo líon na bpainéal dáileacháin, giorraíonn sé faid cábla, agus simplíonn sé comhordú feistí cosanta. Tá an rátáil 1000V DC oiriúnach d'eagair fhótavoltach nua-aimseartha nuair a sháraíonn voltais teaghrán 800V chun caillteanas srutha agus copair a ísliú. Ar thaobh AC, freastalaíonn an bosca freisin ar aschur an inverter agus soláthraíonn sé aistriú glan chuig an líonra saoráidí.

Cén fáth a bhfuil Imfhálú DC agus AC Comhcheangailte de dhíth ar Phlandaí Hibrid PV?

Úsáideann dearaí traidisiúnta bosca comhcheangail DC amháin le haghaidh teaghráin PV agus bosca dáileacháin AC ar leith le haghaidh aschur an inverter ceallraí. Cruthaíonn an cur chuige seo níos mó trasrianta cábla, níos mó pointí foirceanta, agus am suiteála níos faide ar an láithreán. Méadaíonn gach nasc breise an dóchúlacht go mbeidh críochfoirt scaoilte, dul isteach taise, agus lochtanna talún.

Trí an t-ionchur DC agus an t-ionchur AC a chomhcheangal in aonad amháin, cruthaíonn an bosca comhcheangail Soutya DC+AC suíomh amháin inseirbhíse. Déanann teicneoirí iniúchadh ar an dá chiorcad in aon chuairt amháin, agus is féidir an t-aschur a dhícheangal ag pointe amháin le linn cothabhála. Laghdaíonn an fhealsúnacht deartha seo freisin an spás fisiceach a theastaíonn i seomraí fóntais plódaithe agus aonaid stórála fuinnimh coimeádáin.

Baineann foirne soláthair leas freisin. Cosnaíonn imfhálú amháin le comhpháirteanna cosanta DC agus AC araon níos lú ná dhá phainéal speisialaithe a cheannach, nuair a bhíonn saothair, crua-earraí gléasta agus bainistíocht cábla seachtrach á mbreithniú.

Cén chaoi ar chóir d'Innealtóir Comhcheangail 2-I-1-Amach a roghnú le haghaidh Córais 1000V?

Teastaíonn níos mó ná an voltas rátáil a sheiceáil chun bosca cumaisc a roghnú le haghaidh suiteáil hibrideach. Ní mór don innealtóir measúnú a dhéanamh ar chomhordú inslithe, brúcht rátáilte a sheasamh voltas, imréiteach agus faid creepage, cosaint isteach imfhálú, agus ardú teochta faoi ualach iomlán.

Le haghaidh alt 1000V DC, is gá go leor spáis a bheith ag barraí bus agus críochfoirt inmheánacha chun scaoileadh páirteach a chosc, ag airde ard nó i dtimpeallachtaí tais. Ba cheart go mbeadh rátáil íosta IP65 ag an imfhálú le haghaidh suiteálacha lasmuigh agus tithíocht UV-chobhsaithe nuair a nochtar do sholas na gréine é.

Tá bainistíocht theirmeach chomh tábhachtach céanna. Déanann comhcheangail 2-in-1-amach sruth PV agus sruth AC araon; ní mór teas a ghineann fiúsanna, barraí bus, agus gléasanna cosanta borrtha a scaipeadh gan comhpháirteanna in aice láimhe a théamh. Iarr sonraí tástála ardú teasa agus deimhnigh go dtacaíonn an bosca leis an sruth uasta a bhfuiltear ag súil leis ag 50°C nó os a chionn.

Cad iad na Feidhmeanna Cosanta is Mó Taobh istigh de Bhosca Comhcheangail DC+AC?

An ailtireacht chosanta taobh istigh aBosca meascthóir DC+ACcinneann cé chomh hiontaofa is a mhairfidh an córas ciorcaid ghearr, borrtha, agus lochtanna stua.

Ar an taobh DC, soláthraíonn fiúsanna teaghrán nó scoradán ciorcaid tiomnaithe cosaint forshrutha. Ba cheart go mbeadh rátáil fiús ag teacht leis an rátáil uasta sraithe fiús atá priontáilte ar bhileog sonraí an mhodúil PV. Ar thaobh AC, cosnaíonn cosaint overcurrent an cábla anuas ón inverter. Ba cheart go n-úsáidfeadh an dá chuid comhpháirteanna deimhnithe dá n-aicmí voltais faoi seach.

Tá cosaint borrtha éigeantach i gceantair le gníomhaíocht tintreach. SPDanna a shuiteáil ar gach ionchur, agus a gcineál a chomhordú leis an leibhéal risíochta a bhfuiltear ag súil leis. Aicmíonn an tagairt do IEC 61643-11 feidhmíocht SPD do thaobhanna AC agus DC. I go leor cásanna, is leor SPD Cineál 2, ach tá SPD Cineál 1 ag teastáil nuair is féidir stailc díreach tintreach.

Le haghaidh stuara DC, d'fhéadfadh go mbeadh gá le gléas braite stua-locht sraithe ag roinnt cóid áitiúla. Sainmhíníonn caighdeán UL 1699B conas a dhéantar tástáil ar chosaint ciorcad stua-locht PV DC agus cén iompar dínasctha a bhfuiltear ag súil leis. Is féidir le bosca combiner atá feistithe le gnéithe AFCI an locht a leithlisiú go luath agus cosc ​​a chur ar iomadú dóiteáin.

Conas a Laghdaíonn Comhcheangail Il-Ionchuir Soutya Castacht Suiteála?

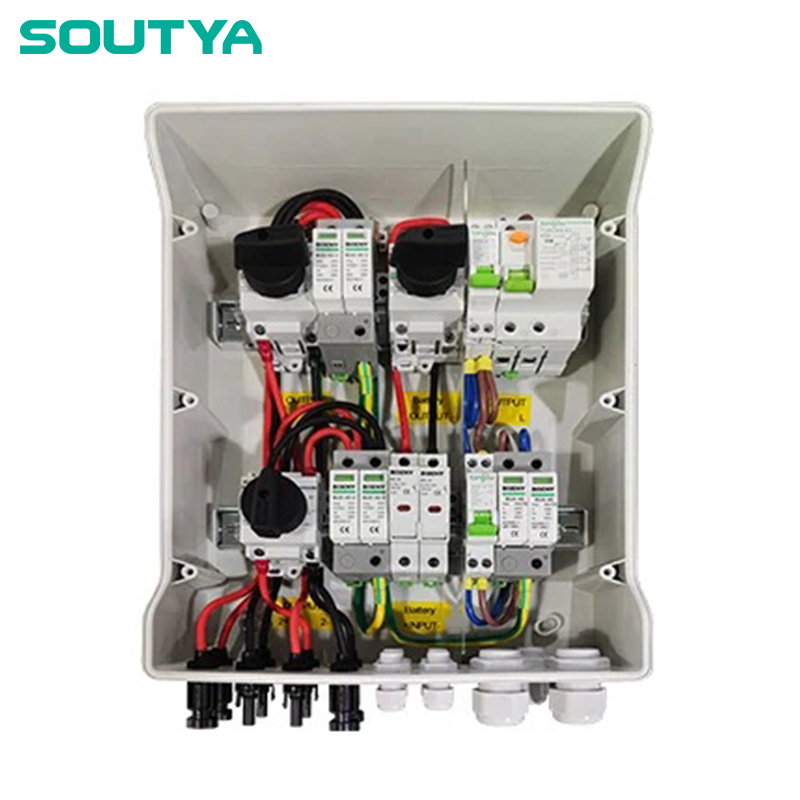

Tá anBosca Comhcheangail Soutya DC+AC 1000V 2 In 1 Outtá sé deartha do shuiteálaithe ar mian leo sreangú intuartha agus coimisiúnú níos éasca. Trí ionchur DC agus ionchur AC a thabhairt in aonad amháin, laghdaíonn an bosca líon na bhfoirceannadh réimse agus giorraíonn sé cumarsáid idir an taobh PV agus an inverter stórála.

Comhtháthaíonn Soutya an t-imfhálú, barraí bus copair, lasc dínasctha, sealbhóirí fiús, agus SPDanna i gcomhthionól tástála amháin. Tá an críochfort aschuir lipéadaithe, agus tá an dá chrios ionchuir scartha go hinmheánach chun tras-nasc thimpiste a sheachaint. Oireann an bosca do thionscadail díonta tráchtála agus do chórais stórála ceallraí coimeádáin mar a bhfuil spás teoranta.

Toisc go ndéantar an táirge a mhonarú agus a fhíorú mar chomhthionól, ní gá don chomhtháthóir córais cosaint a dhearadh ó thús. Laghdaíonn sé seo am innealtóireachta agus déanann sé níos éasca faomhadh tionscadail a fháil ó chigirí áitiúla a dteastaíonn rátálacha doiciméadaithe comhpháirteanna uathu.

Cad iad na Pointí Tagartha Comhlíonta agus Sábháilteachta le haghaidh Boscaí Comhcheangail 1000V?

Ba cheart do dhearthóirí agus do cheannaitheoirí tagairt a dhéanamh do chaighdeáin aitheanta agus iad ag seiceáil bosca cumaisc le haghaidh tionscadal fuinnimh in-athnuaite.

Soláthraíonn IEC 62548 ceanglais dearaidh le haghaidh eagair fhótavoltach a chlúdaíonn sreangú, cosaint, feistí forshrutha, talmhú agus leithlisiú. Is é an caighdeán seo an treoir phríomha maidir le conas a nascann eagar PV le bosca cumaisc. Sainmhíníonn IEC 61643-11 ceanglais SPD agus modhanna tástála do chórais chumhachta íseal-voltais suas le 1500V DC nó 1000V AC, rud a fhágann go bhfuil sé ábhartha do na calafoirt DC agus AC araon i mbosca comhcheangail Soutya.

Ina theannta sin, le haghaidh cosaint stua-locht DC, glactar le UL 1699B i dtionscadail Mheiriceá Thuaidh. Cé nach caighdeán IEC é, tá sé tar éis éirí mar thagairt chun cosaint ciorcad stua-locht DC a thástáil agus a fhíorú i gcórais PV. Ba cheart d’innealtóirí agus d’fhoirne soláthair teastais a iarraidh ar sholáthróirí a dhearbhaíonn gur úsáideadh na caighdeáin seo le linn fíorú an dearaidh.

Cé na Cleachtais ar Leibhéal an tSuímh a Shíneann Saol Seirbhíse Bosca Comhcheangail DC+AC?

Teipfidh fiú an bosca combiner is fearr go luath má tá cleachtais tsuímh lag. Caithfidh suiteálaithe an chasmhóimint cheart a úsáid agus iad ag críochnú cáblaí, ar an taobh 1000V DC. Tá naisc scaoilte ina chúis le spotaí te agus mar thoradh ar bhriseadh inslithe.

Ba chóir boscaí cumaisc a scáthú ón ghrian díreach nuair is féidir. Cé go bhfuil sciath UV-resistant ag imfháluithe lasmuigh, ardaíonn an teocht inmheánach fós má bhuaileann an ghrian an dromchla. Le haghaidh eagair ar an díon, cuir an bosca ar bhalla atá os comhair an tuaiscirt nó faoi shraith an mhodúil chun an strus comhthimpeallach a ísliú.

Ba cheart go n-áireodh cothabháil thréimhsiúil iniúchadh ar gach fiús, táscairí stádais SPD, sláine róin, agus faireoga cábla. Díghrádaíonn SPDanna tar éis borradh arís agus arís eile fiú nuair a bhíonn an táscaire glas fós le feiceáil. Laghdaíonn seiceáil bliantúil simplí an dóchúlacht go mbeidh múchadh gan fáilte roimhe.

, cúrsaí doiciméadachta. Coinnigh an léaráid sreangú agus an lámhleabhar suiteála in aice leis an mbord dáileacháin. Tá leagan amach dhá-ionchuir, aon-aschuir bhosca Soutya simplí, ach cabhraíonn scéimre soiléir le teicneoirí nua agus cuireann sé dlús le rianú lochtanna.

Tagairtí

[1] IEC 62548:2016. Eagair fhótavoltach (PV) - Ceanglais dearaidh [S]. 2016.

[2] IEC 61643-11:2011. Feistí cosanta borrtha ísealvoltais - Cuid 11: SPDanna atá nasctha le córais chumhachta ísealvoltais [S]. 2011.

[3] OL 1699B:2018. Fótavoltach (PV) DC Cosaint Chuarda Stua-Locht [S]. 2018.
